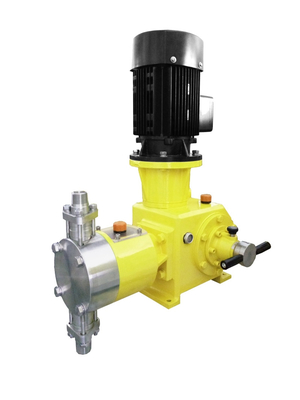

Série de JX que mede o tipo centrífugo do atuador da bomba da pasta

1 grupo
MOQ
negotiable
preço
Série de JX que mede o tipo centrífugo do atuador da bomba da pasta
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Caudal máximo: 940L/h
Pressão máxima da descarga: 50Mpa
Elevador de sução máximo: coluna de água de 2.5m
A elevação a mais alta: 1000m
Destacar:

Bomba centrífuga de medida da pasta

,

Tipo bomba centrífuga do atuador da pasta

,

Bomba de medida química 940L/h
Informação básica
Lugar de origem: China
Marca: HL
Certificação: ISO9001
Número do modelo: Série de JX
Condições de Pagamento e Envio
Detalhes da embalagem: Embalagem padrão da exportação
Tempo de entrega: 6-8 semanas
Termos de pagamento: L/C, T/T
Habilidade da fonte: 1000 grupos/mês
Descrição de produto

Atuador-tipo bomba da série de JX de medida, bomba centrífuga

Parâmetros de desempenho principais

  • Caudal máximo: 940L/h
  • Pressão máxima da descarga: 50Mpa
  • 10:1 da relação da rejeição, ± de estado estacionário 1% da precisão
  • Elevador de sução máximo: coluna de água de 2.5m
  • Temperatura média: -10℃--100℃
  • A mais alta temperatura ambiental: +40C, a elevação a mais alta: 1000m

Major Features

  • Trabalhos forçados e design compacto, cabeça pequena da bomba, e conexão aperfeiçoada.
  • Contatos da pilhagem médios diretamente com eficiência volumétrico alta. A perda de transmissão é mais baixa na alta pressão.
  • O ajuste estrutural excêntrico variável assegura flutuações lisas na pulsação do fluxo; a máquina nova permite o resultado mais exato e razoável.
  • É apropriado para transportar os meios não-contínuos das partículas, meios altos da viscosidade, no ambiente de alta pressão; Não se recomenda para a polpa corrosiva e produtos químicos inflamáveis, explosivos, perigosos!
  • Adote a fibra da grafite com desempenho de selagem superior e vida útil longa.

Modo de controle

  • Fonte de alimentação: 380V/220V-50Hz/60Hz/three-phase/single-phase
  • O controlador variável da frequência recebe o sinal de controle externo e ajusta a velocidade do curso, sinal de entrada: 4-20 sinal análogo do miliampère
  • O controlador do motor determina o motor trifásico pelo modo “de ligar/desligar”, ajusta o fluxo da saída

Aplicações principais

É campos amplamente utilizados tais como químico, petroquímica, a eletricidade e a metalurgia etc. Em particular, é muito popular nos campos com viscosidade, alta pressão e alta temperatura altas.

Componentes principais da extremidade fluida

Extremidade fluida Cabeça da bomba Corpo de válvula, assento de válvula Bola da válvula Atuador Calcamento Anel do selo
304SS 304SS 304SS 304SS/Zirconia 304+Ceramic Fluororubber Fluororubber/PTFE
316SS 316SS 316SS 304SS/Zirconia 316+Ceramis Fluororubber Fluororubber/PTFE

Fluxo/pressão

Código Fluxo máximo
(L/H)		 Pressão máxima (Mpa) Diamater do atuador
(milímetro)		 Frequência do curso
(min-1)		 Comprimento de curso
(milímetro)		 Poder do motor
(quilowatt)
JX940/0.9 JX940/0.7
JX940/0.5		 940 0,9
0,7
0,5		 90 130 20 1,5
1,1
0,75
JX840/1.1 JX840/0.8 JX840/0.5 840 1,1
0,8
0,5		 85 1,5
1,1
0,75
JX740/1.2
JX740/0.9 JX740/0.6		 740 1,2
0,9
0,6		 80,0 1,5
1,1
0,75
JX650/1.4 JX650/1.0 JX650/0.7 650 1,4
1,0
0,7		 75 1,5
1,1
0,75
JX570/1.6
JX570/1.1
JX570/0.8		 570 1,6
1,1
0,8		 70,0 1,5
1,1
0,75
JX490/1.8 JX490/1.3
JX490/0.9		 490 1,8
1,3
0,9		 65 1,5
1,1
0,75
JX410/2.1 JX410/1.6 JX410/1.1 410 2,1
1,6
1,1		 60 1,5
1,1
0,75
JX360/2.4 JX360/1.8 JX360/1.2 360 2,4
1,8
1,2		 56 1,5
1,1
0,75
JX280/3.1 JX280/2.2 JX280/1.5 280 3,1
2,2
1,5		 50 1,5
1,1
0,75
JX230/3.8 JX230/2.8 JX230/1.9 230 3,8
2,0
1,9		 45 1,5
1,1
0,75
JX180/4.8 JX180/3.5 JX180/2.4 180 4,8
3,5
2,4		 40 1,5
1,1
0,75
JX140/6.2
JX140/4.6 JX140/3.1		 140 6,2
4,6
3,1		 35,0 1,5
1,1
0,75
JX100/8.5 JX100/6.2
JX100/4.2		 100 8,5
6,2
4,2		 30 1,5
1,1
0,75
JX70/12.0 JX70/8.8
JX70/6.0		 70 12,0
8,8
6,0		 25 1,5
1,1
0,75
JX55/15.8 JX55/11.7
JX55/8.0		 55 15,8
11,7
8,0		 22 1,5
1,1
0,75
JX45/19.0 JX45/13.9 JX45/9.5 45 19,0
13,9
9,5		 20 1,5
1,1
0,75
JX35/23.5 JX35/17.0 JX35/12.0 35 23,5
17,0
12,0		 18 1,5
1,1
0,75
JX25/34.0 JX25/25.0 JX25/17.0 25 34,0
25,0
17,0		 15 1,5
1,1
0,75
JX15/50.0 JX15/36.0 JX15/25.0 15 50,0
36,0
25,0		 12 1,5
1,1
0,75
JX10/50.0 JX10/36.0
JX10/25.0		 10 50,0
36,0
25,0		 10 1,5
1,1
0,75

Extremidade fluida

Código Material
S 304SS
L 316SS

Relação

Código Descrição JX10-70 JX100-410 JX490-940
P Linha do NPT 1/2 ' M 1/2 ' F 1" M
F Relação da flange DN15 DN20 DN25
K Encaixes de tubo DN15 ---- ----
X Relação especial Consulte por favor Hanlin industrial

Nota: os parâmetros vermelhos são configuração padrão.

Motor elétrico

Código Descrição
1 Motor trifásico 220/380V, 50Hz, 1440rpm, IP55/F
2 Motor monofásico 220V, 50Hz, 1440rpm, IP55/F
3 Motor à prova de explosões trifásico 380V, 50Hz, 1440rpm,
d IP55/F, dHBT4
4 motor trifásico 220/380V da Variável-frequência, 50Hz,
4, 1440rpm, IP55/F, IC416
5 O motor não é fornecido com a bomba, retém a relação do IEC
6 Consulte Hanlin Indastrial para outros motores

Quando o motor da variável-frequência do selectingthe, seu poder dever estar a maior nível.

Dimensões da série de JX

Série de JX que mede o tipo centrífugo do atuador da bomba da pasta 0

Série de JX que mede o tipo centrífugo do atuador da bomba da pasta 1

Série de JX que mede o tipo centrífugo do atuador da bomba da pasta 2
