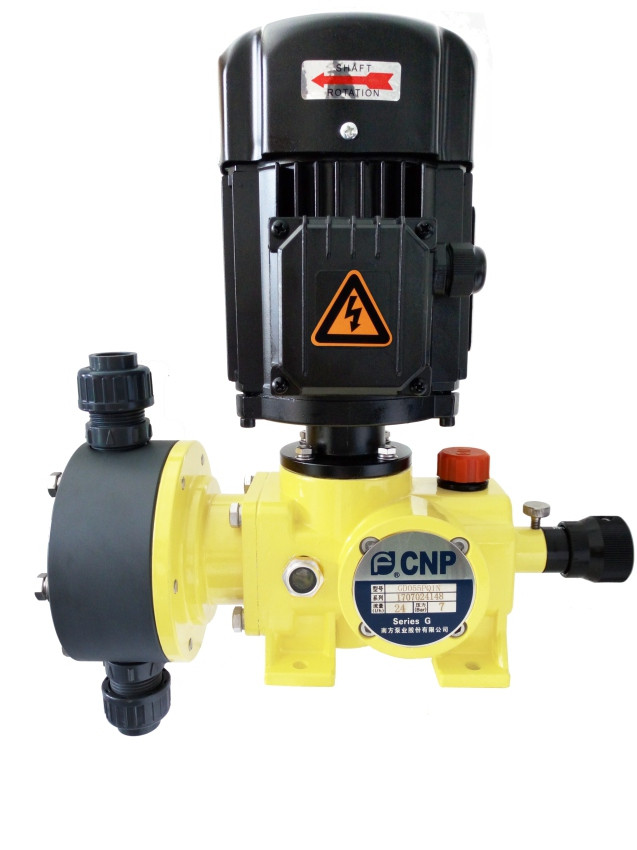

Médico isolante mecânico da bomba de medida do diafragma da série de GD atuado hidraulicamente

Bomba de medida isolante mecânica do diafragma da série de GD, bomba de alta pressão, médica, bomba de diafragma hidraulicamente atuada



Parâmetros de desempenho principais

• Caudal máximo: 130L/h
• Pressão máxima da descarga: 10bar
• Precisão de estado estacionário ±2%
• Elevador de sução máximo: coluna de água de 2m
• Pressão de entrada máxima: 2bar
• Temperatura ambiental máxima: +40℃

Major Features
Extremidade da movimentação

• Com estrutura segura da came, é caracterizado por um mais baixo ruído, pela desmontagem flexível, e pela manutenção fácil, para condições de trabalho ásperas.
• Com lubrificação de banho do óleo, as peças de condução são acopladas com vida ativa longa.
• Com tecnologia do sem-fim da elevada precisão e da engrenagem de sem-fim, opera-se lisamente.
• Pode conseguir o ajuste do fluxo nos estados da parada programada e de corrida.

Extremidade fluida

• Escolhe o diafragma mecânico da movimentação, que o diafragma adota a estrutura composta do multiHayer com PTFE e borracha elástica, sem o escapamento e características duráveis.
• O lado material sem diafragma é fácil para passar os materiais.
• Os materiais principais da vária bomba incluem o PVC, o PVDF, o 316SS e o outro. São apropriados para transportar todos os tipos dos materiais.
• Adota a estrutura da válvula de verificação da auto-limpeza, que é fácil de manter.

Modo de controle

• Fonte de alimentação: 220V/50HZ fase monofásica, 380V/50HZ trifásico.
• O motor é controlado pelo modo “de ligar/desligar”, a saída do fluxo pelo punho flexível.
• O controlador variável da frequência recebe o sinal de controle externo, ajusta a velocidade do curso; fonte de alimentação: 220V-50Hz 380V-50Hz monofásico trifásico; o sinal de entrada: sinal 4-20mA análogo.

Aplicações principais

• O produto é usado extensivamente em muitos campos tais como a proteção ambiental, a refinação petroquímica, química, de óleo, a eletricidade, a metalurgia, a medicina, o alimento, o tratamento da água e os outros campos.

Anexos

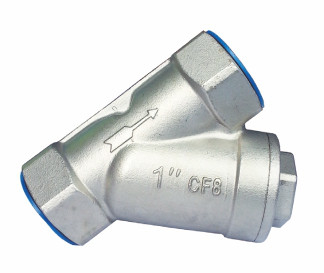

• Os acessórios opcionais incluem o filtro, a coluna da calibração, a válvula de segurança, a válvula de equilíbrio contrário, o amortecedor de pulsação, etc., onde a válvula de segurança é exigida.
• As bombas com GD030, cabeça do PVC GD050 e de relação de R código, devem ser equipadas com a válvula da injeção, a válvula de aspiração, o contrapeso e a mangueira de 6m.

Componentes principais da extremidade fluida

Fluxo/pressão

Dimensões da série de GD
